ПИТАТЕЛИ

для установщика САТУРН

Автоматический установщик SMD-компонентов САТУРН может оснащаться питателями различного типа, что позволяет обеспечить необходимую гибкость в выборе способов подачи компонентов при мелкосерийном производстве.

На конструктиве установщика предусмотрено место для ленточных питателей собственной конструкции, обрезкодержателей и держателей поддонов 136x316 мм (JEDEC IC Matrix Tray) и виброплощадки с вибропитателями пенального типа.

Питатели конкурируют между собой за места крепления: ленточные питатели - 8 мм самые узкие, они ставятся по бокам по 24|26 шт с каждой стороны. Если потребуются более широкие ленточные питатели - они заберут по 2-3 слота. Вибропитатели также размещаются на одной площадке, и их суммарное количество ограничивается ее шириной. Обрезкодержатели, россыпь и держатели поддонов взаимосвязанно размещаются в одной зоне подбора.

ЛЕНТОЧНЫЕ ПИТАТЕЛИ:

ОБРЕЗКОДЕРЖАТЕЛИ:

ВИБРОПИТАТЕЛИ:

Предназначены для подачи компонентов из лент разной ширины. Серийно выпускаются питатели 8, 12, 16, 24 мм. Конструкция ленточных питателей различаются только шириной.

Предназначены для подбора компонентов из обрезков лентразличной ширины от 8 до 44 мм. В групповые образкодержатели устанавливаются отрезки произвольной длины до 13 см.

В пенальный вибропитатель может быть закреплено до шести пеналов с компонентами различной ширины, суммарно до 55 мм.

ДЕРЖАТЕЛИ ДЛЯ ПОДДОНОВ И ИХ ПРОИЗВОЛЬНЫХ ЧАСТЕЙ:

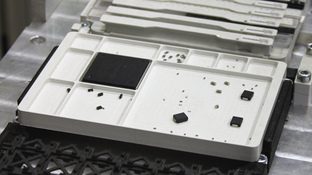

ПИТАТЕЛЬ ДЛЯ ПОДБОРА КОМПОНЕНТОВ ИЗ РОССЫПИ:

МАКСИМАЛЬНОЕ КОЛИЧЕСТВО НА КОНСТРУКТИВ:

В зоне подбора на парные держатели моугт устанавливаться матричные JEDEC-поддоны 136x316 мм, а также их произвольные по длине части. Длина полного поддона - 3 пары держателей.

Компоненты до 10 мм располагаются в один слой, идентификационными маркировками вверх, они не должны касаться друг друга. Компоненты, требующие определенной ориентации нужно класть в соответствии с заданным поворотом в библиотеке Footprint-ов.

Ленточный питатель 8 мм (1 слот)50
Ленточный питатель 12 мм (2 слота)24
Ленточный питатель 16 мм (3 слота)16
Ленточный питатель 24 мм (3 слота)16
Групповой обрезкодержатель/россыпь4-8
Парный поддонодержатель4-8
Пеналы на виброплощадке6

Счетчик компонентов СКАДИ

Счетчик основан на микрокомпьютере и предназначен для подсчета компонентов поверхностного монтажа на катушках с лентами-носителями с автоматической перемоткой.Счетчик SMD-компонентов работает по принципу подсчета отверстий в ленте. Конструкция изделия обеспечивает его эксплуатацию при установке на столе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Макс. скорость счета:

Точность:

Отверстий на компонент:

Макс. ширина ленты:

Макс. диаметр катушки:

​Изменяемая скорость:

380 шт/сек

± 1 компонент

¼ ... 4

24 мм

360 мм

х1 ... х5


ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

для малой сборочной линии ИНИЦИАТИВА

Дополнительно к автоматическому SMD-установщику САТУРН, трафаретному принтеру ФЕБА и камерной печи МЕРКУРИЙ поставляется следующее оборудование:

Компрессор
в виброизолирующем кожухе

Защитный кожух
для установщика

Для работы установщика SMD-компонентов САТУРН и трафаретного принтера ФЕБА необходима подача сжатого воздуха. Требования к оборудованию пневмопитания:

  • Тип смазки – безмасляный
  • Давление – 6 бар
  • Производительность – 60л/мин

Мы предлагаем оборудование наших партнеров – компактные компрессоры WuWei 600x в звукоизолирующей тумбе или в базовом исполнении.

Защитный кожух предназначен для обеспечения соблюдения правил  безопасной работы с автоматическим установщиком. Применение кожуха особенно актуально в помещениях с ограниченным пространством, где есть риск задеть работающее устройство, что может привести не только к нарушению рабочего процесса и повреждению станка, но и к травмам оператора. Дополнительным преимуществом применения кожуха является снижение шума работы угловых двигателей при перемещении установочной головки станка.

Стеллаж
для хранения питателей

Стол металлический
для установщика/принтера

Для хранения ленточных питателей, не размещенных на установщике САТУРН, разработан стеллаж, имеющий 75 стандартных портов для крепления ленточных питателей. Стеллаж оборудован фиксирующимися роликами и эргономичными ручками для перемещения стеллажа в рабочей зоне. Имеется модификация меньшей высоты на 50 посадочных мест.

Для размещения оборудования на производственном участке разработана унифицированная опорная конструкция, которая в комплектации с виброопорами выступает столом для установщика САТУРН, а со столешницей – столом для трафаретного принтера ФЕБА. Опционально может оснащаться стойкой с креплением для монитора и компьютера.
