Дозатор паяльной пасты / клея

Дозатор паяльной пасты/клея АТЛАС построен на шасси, успешно применяемом в автоматическом установщике САТУРН, использует аналогичные алгоритмы машинного зрения и управляется единым для обоих станков программном обеспечением.

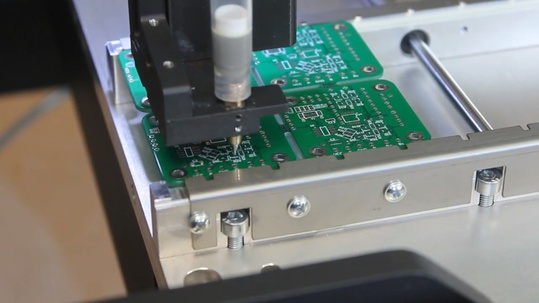

Дозатор предназначен для нанесения паяльной пасты/клея на контактные площадки для установки компонентов на поверхность печатных плат без использования трафаретов.

Дозатор оптимально подходит для отделов прототипирования, опытных производств и малосерийного выпуска.

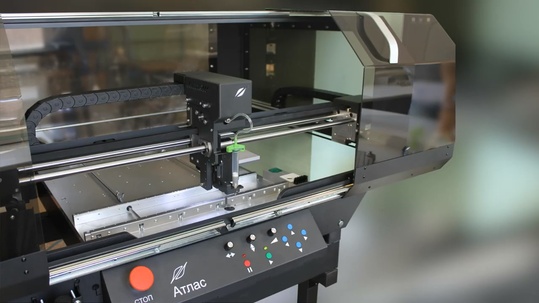

Автоматический дозатор паяльной пасты АТЛАС имеет в основе своей конструкции прочный алюминиевый каркас с установленными на нем

  • системой перемещения дозирующей головки по трем осям,
  • электронным блоком управления,

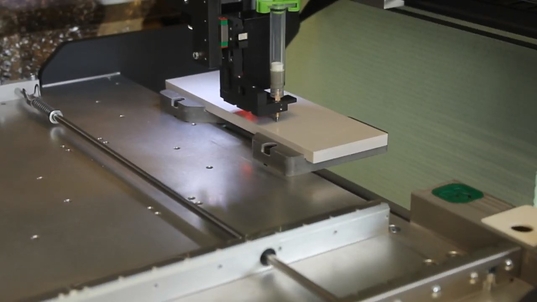

  • калибровочным поддоном для тестирования пасты,
  • зоной очистки сопла.

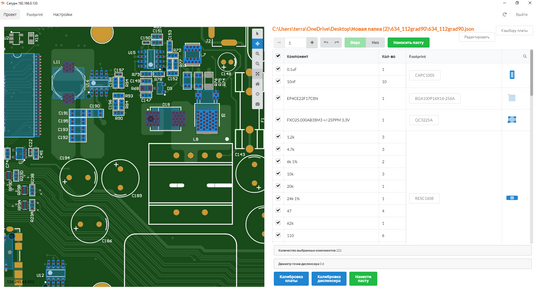

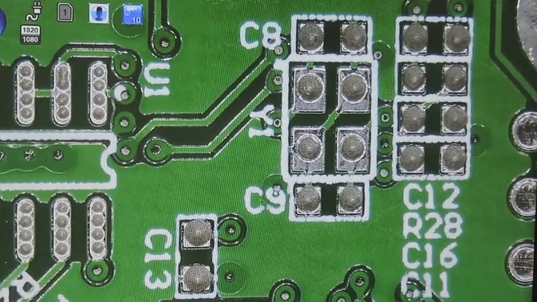

В процессе выполнения задачи нанесения дозатор самостоятельно производит процедуру проверки диспенсера на предмет размера точек, которые могут быть сделаны текущим соплом на диспенсере и используемой паяльной пастой. После этой процедуры станок машиннм зрением определяет текущий размер наносимой точки и в окне работы с проектом будут прорисовываться точки приближенные к реальным, для нанесения в соответствии с текущей задачей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производительностьне менее 3200 доз в час
Максимальный размер печатной платы440 х 400 мм
Диаметр сопла
(минимальный диаметр точки)
0,4 мм (0,3 мм) - для компонентов с минимальным шагом выводов 0,5 мм или чип-компонентов типоразмера 0201 (0,6 x 0,3 мм)
Точность нанесения± 50 мкм

Габариты и питание

Габаритные размеры860 х 640 х 420 мм
Вес (без питателей)70 кг
Электропитание220В/230В 50 Гц, до 450 Вт
Пневмопитаниедо 20 л/мин, безмасляный, до 6 бар

В базовую комплектацию входят дозатор на опорах, мини-ПК с установленным клиентским ПО, клавиатура, мышь. Также при заказе можно специфицировать размер сопла дозатора или укомплектовать его дополнительным соплом, запасными шприцами, защитным кожухом.
