САТУРН-АТЛАС

Комбинированный станок

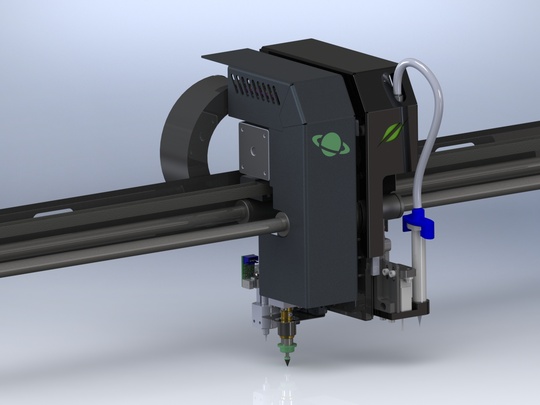

Аппарат совмещает на едином шасси
автоматический дозатор паяльной пасты/клея АТЛАС и
автоматический установщик SMD-компонентов САТУРН.

Комбинированный станок использует общие алгоритмы машинного зрения для обеспечения точности дозирования и позиционирования компонентов при установке и управляется в одном программном обеспечении.

Работа на комбинированном станке значительно упрощает и ускоряет выполнение задач по выпуску единичных опытных образцов и малых партий изделий, позволяет добиться более точного результата и повышает вариативность прототипирования, что может существенно повысить эффективность производственной линии.

Комбинированный станок САТУРН-АТЛАС оптимально подходит для отделов прототипирования, опытных производств и малосерийного выпуска и позволяет производить автоматизированное нанесение точек паяльной пасты или клея непосредственно на печатные платы собираемых изделий без использования трафаретов перед установкой SMD-компонентов.

В базовую комплектацию входят комбинированный станок на опорах, защитный кожух, мини-ПК с установленным клиентским ПО, клавиатура, мышь, принадлежности для дозатора. Также при заказе можно заказать дополнительное сопло дозатора диаметром 200 микрон или укомплектовать его дополнительным соплом, запасными шприцами, защитным кожухом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дозатор паяльной пасты / клея

Производительностьне менее 3200 доз в час
Тип привода дозированияПневматический
Диаметр сопла
(минимальный диаметр точки)
0.4 мм - для компонентов с шагом до 0.65 мм или чип-компонентов типоразмера 0603 (1.6 x 0.8 мм) пастой для дозирования типа 4.

0.3 мм - для комп. с шагом до 0.5 мм / чипы 0402 (1.0 x 0.5 мм) пастой типа 5.

0.2 мм (под заказ) - для комп с шагом до 0.4 мм / 0201 (0.6 x 0.3 мм) пастой типа 6.
Точность нанесения± 50 мкм

Установщик SMD-компонентов

Производительность2300 компонентов в час
Максимальный размер печатной платы440 х 400 мм
Типы компонентов:Чипы от 0201 (0,6 x 0,3 мм), SOT, SSOP, MELF, QFN, QFP, BGA и др. до 35 x 35 мм
Питатели:Ленточные питатели (8,12,16,24 мм) – до 52 шт
Матричные JEDEC-поддоны (136x316 мм) полноразмерные, произвольные части
Обрезки лент (8,12,16,24,32,44 мм) – до 10 групповых обрезкодержателей
Вибропитатель для пеналов
Россыпь
Точность установки± 35мкм/3σ

Габариты и питание

Максимальный размер печатной платы440 х 400 мм
Габаритные размеры860 х 640 х 420 мм
Вес (без питателей)80 кг
Электропитание220В/230В 50 Гц, до 450 Вт
Пневмопитаниедо 20 л/мин, безмасляный, до 6 бар
