Вид принтера	ручной
Система натяжения	пневматическая, 4-сторонняя
Совмещение трафарета	ручное, с системой визуального контроля
Толщина платы	от 1 мм
Диапазон регулировки печатного стола	Ось Z: ±4 мм Ось X: ±35 мм Ось Y: ±75 мм Угол: ±10°
Давление воздуха	3,5 бар
Габаритные размеры	770 х 780 х 1400 мм (с опорами)

	ФЕБА-300	ФЕБА-400
Максимальный размер печатной платы	400 x 270 мм	420 х 420 мм
Минимальный размер печатной платы	1* х 45 мм	1* х 120 мм

* - нет ограничений по минимальной ширине

Принтер комплектуется ракелем, магнитным столом и произвольно размещаемыми магнитными подставками для предотвращения прогиба крупноформатных печатных плат при нанесении пасты, а также отрезком 6 мм силиконового пневмошланга для подключения к цанговому фитингу.

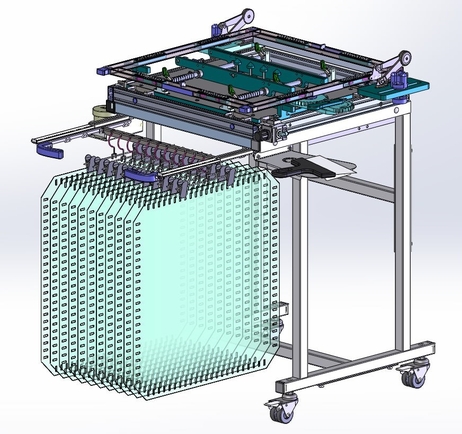

Со второй половины 2023 года ФЕБА получила значительную модификацию. Мы отказались от настольного исполнения принтера, которое в условиях эксплуатации на неподготовленной поверхности могло приобретать искривления алюминиевого конструктива, и для усиления конструкциивы теперь пускаем принтер на стальной раме-основании с монтируемыми напольными опорами, оснащенными фиксирующимися колесами, органайзером для хранения трафаретов и полками для банок пасты и ракеля.

Руководство по эксплуатации (PDF, 1 Mb)

УСТРОЙСТВО ТРАФАРЕТНОГО ПРИНТЕРА:

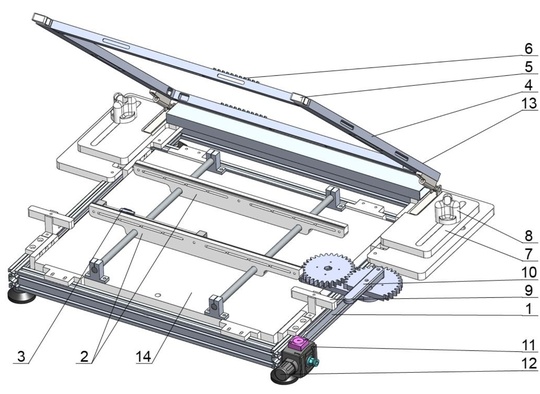

Компоненты изделия:

1. Основание

2. Опоры с пазами для закрепления печатной платы

3. Упор печатной платы

4. Прижимная рама с пневматическим натяжением трафарета

5. Ручки прижимной рамы

6. Позиционные штыри для крепления трафарета по четырем сторонам

7. Подвижная платформа для закрепления прижимной рамы к основанию

8. Зажимной регулятор настройки выравнивания печатной платы относительно трафарета

9. Ограничительные опоры прижимной рамы

10. Регулятор прижима стола с печатной платой к трафарету

11. Воздушный вентиль

12. Регулятор давления воздуха

13. Быстросъемный разъем (штекер) для подключения шланга компрессора

14. Стол для печатных плат

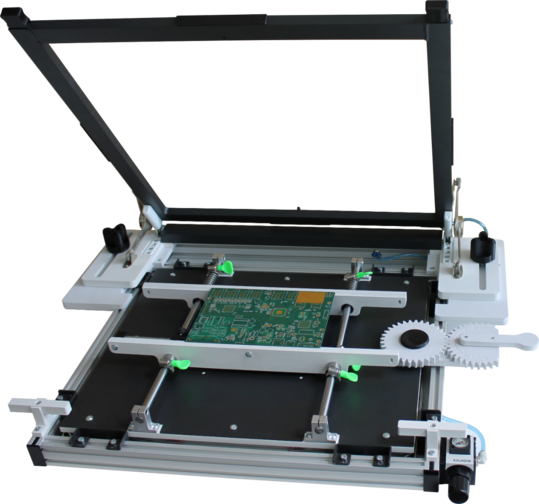

Изделие позволяет натягивать трафарет по четырем сторонам, что позволяет добиться меньших искажений, чем при натяжении трафарета только по двум сторонам.

Для эксплуатации изделия дополнительно потребуется подача воздуха при помощи компрессора или пневомагистрали.

Шаблон трафарета (GBR, 2 kb)

Допускается использовать ракели из любого материала (из нержавеющей стали, полиуретана, пластмассы). Следует учитывать: чем тверже материал ракеля, тем удобнее проводить печать площадок мелких компонентов.

Использование трафаретов с апертурами, имеющими в поперечном сечении форму трапеции, облегчает высвобождение паяльной пасты из трафарета при его подъеме над печатной платой. Трафарет легче снимается, не разрушая форму профиля нанесенной паяльной пасты.

МАТИ-2

система визуальной инспекции
обновленная, исп. 2024

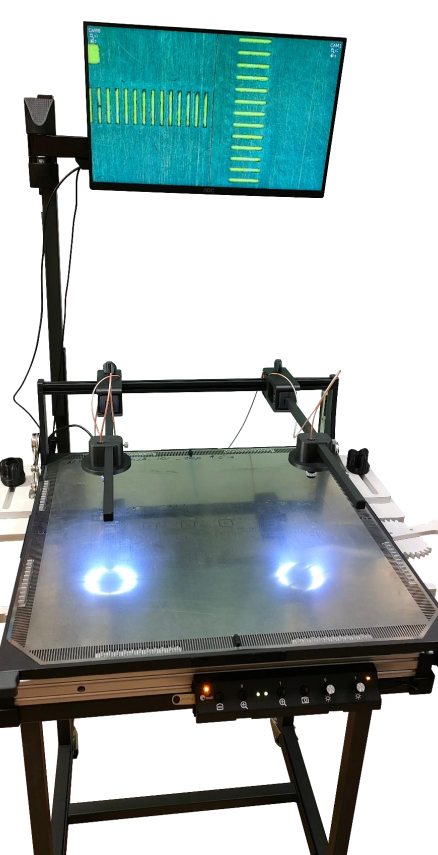

которой может быть оснащен трафаретный принтер ФЕБА, служит для удобного совмещения трафарета с печатной платой перед нанесением паяльной пасты, а также для визуальной инспекции качества нанесения паяльной пасты.

Конструкция представляет собой две цифровых камеры, оснащенных кольцевой диодной подсветкой и нацеленных вниз, на подвижных реечных штативах, обеспечивающих оперативное размещение камер над рабочей зоной принтера и трансляцию в реальном времени на монитор сдвоенного увеличенного изображения.

Таким образом, облегчается контроль совмещения площадок на плате с апертурами трафарета. МАТИ также может использоваться для тщательной визуальной инспекции изделий после этапа оплавления.

В обновленной версии МАТИ появился функционал цифрового зума, подстройки яркости, режим переключения трансляции с 1 или 2 камер, а также возможность сохранения скриншотов на съемный usb-носитель.

/ 2

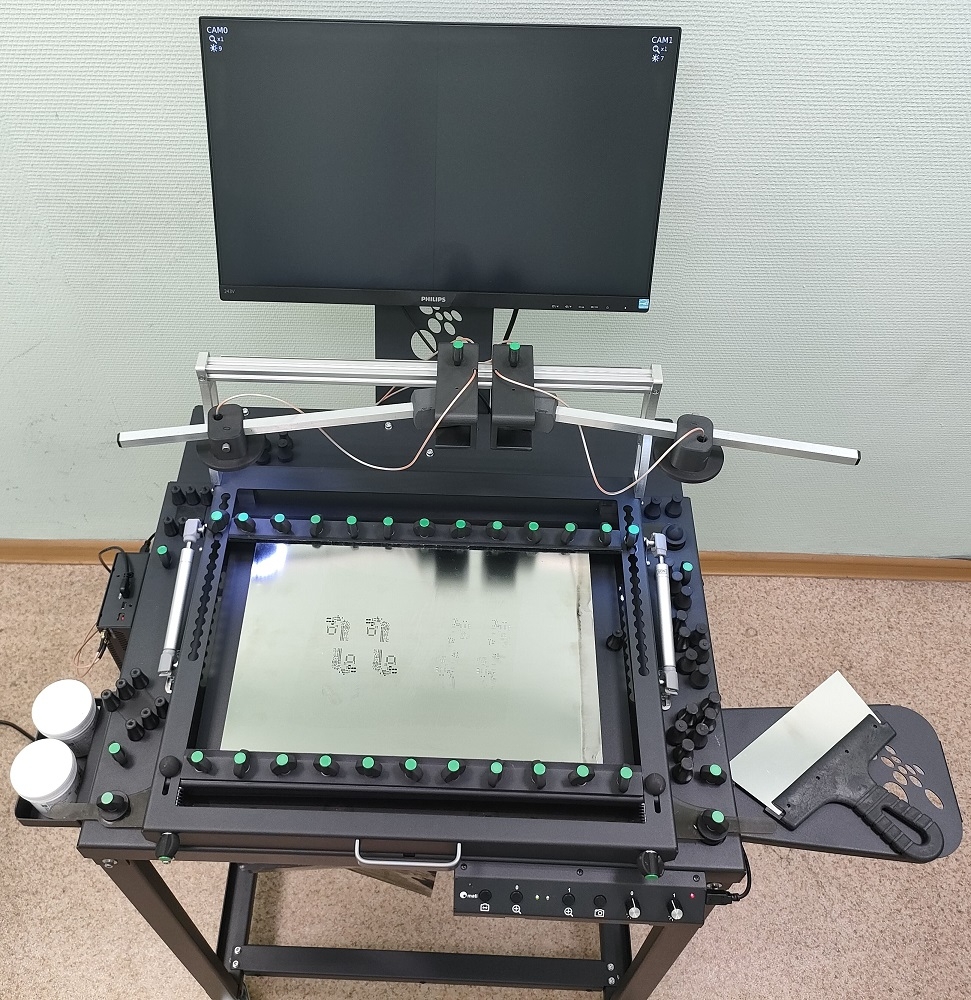

Пример работы на трафаретном принтере ФЕБ с системой МАТИ (прежняя версия исполнения оборудования):

ФЕНРИР

ручной трафаретный принтер с системой натяжения произвольных трафаретов

Вид принтера: ручной

Максимальный размер трафарета: 450 x 330 мм

Максимальный размер печатной платы: 430 x 290 мм

Минимальный размер печатной платы: 20 x 15 мм

Толщина платы: от 1 мм

Диапазон регулировки печатного стола:
Ось Z - 6 мм
Ось X - 20 мм
Ось Y - 15 мм
Угол - 3 градуса

Габаритные размеры (ВxШxГ), мм: 1320 x 1020 x 840 (с учетом наклона монитора)

Система натяжения: механическая, двухсторонняя

Совмещение трафарета: ручное, при помощи системы визуального контроля

Принтер даёт возможность применять небольшие (примерно до А3) трафареты без привязки к определенному размеру и шаблону краевой перфорации.

/ 4
