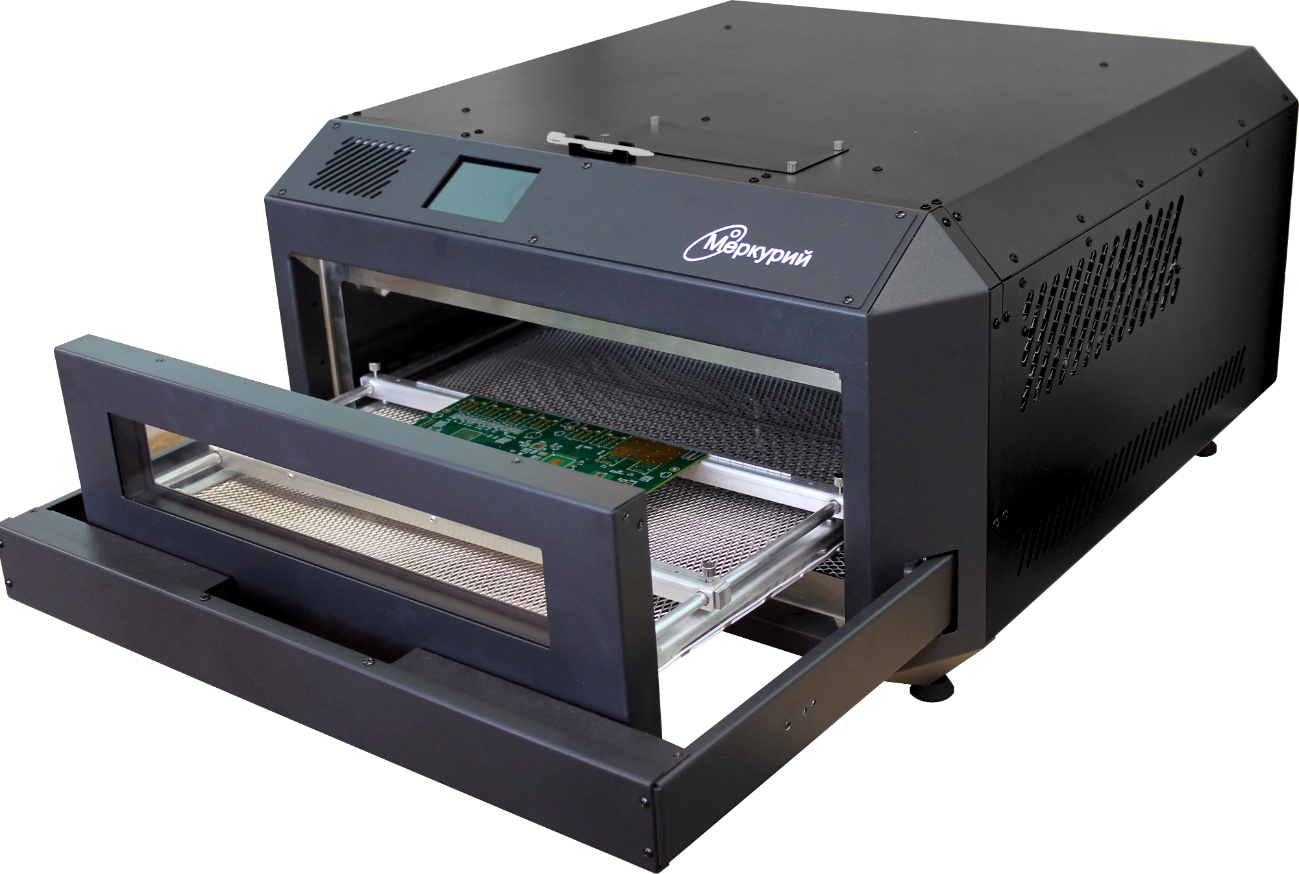

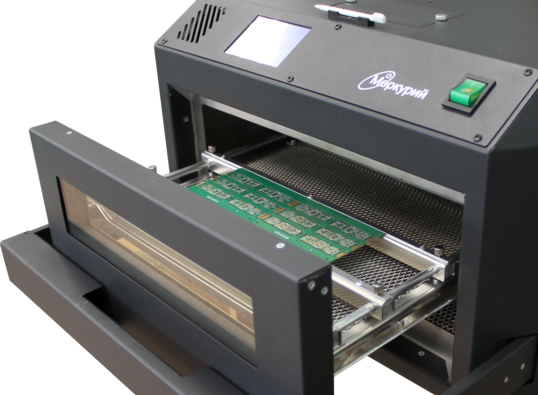

МЕРКУРИЙ

камерная печь оплавления

предназначена для пайки печатных плат с применением паяльных паст в условиях мелкосерийного и единичного производства и при изготовлении прототипов.

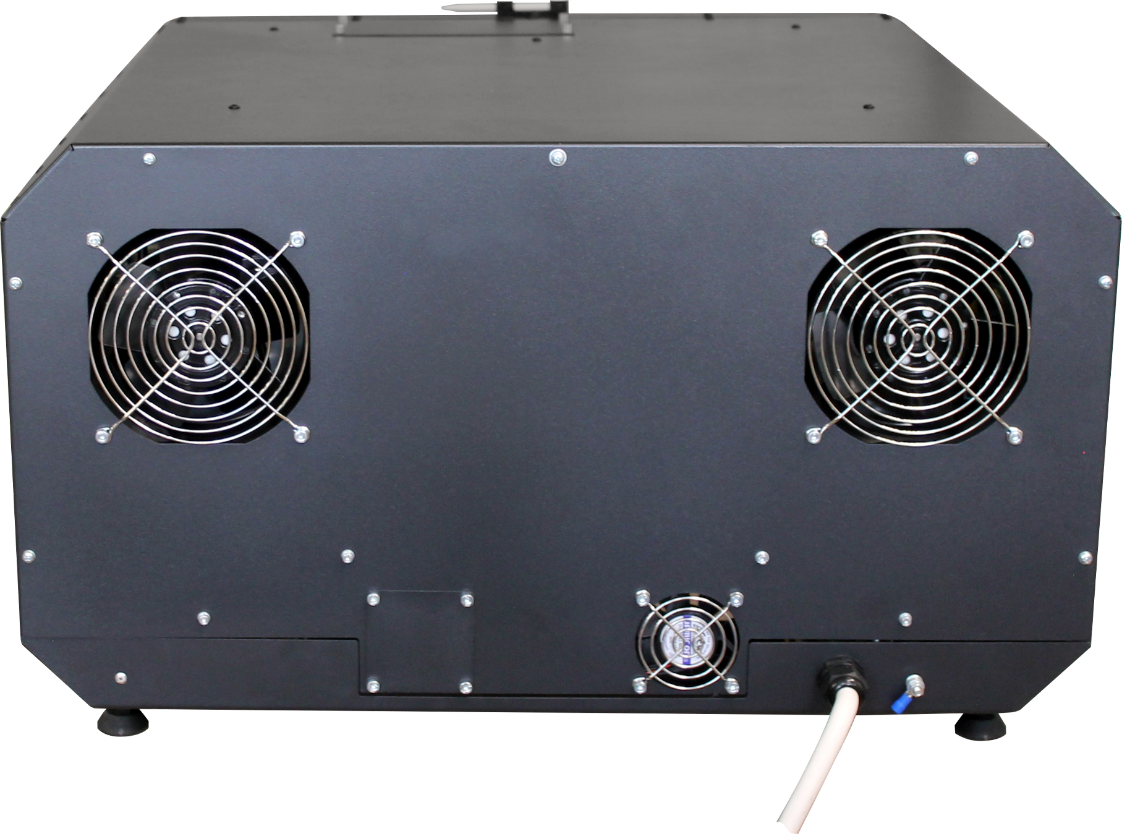

Печь может использоваться также для отверждения клея, применяемого для крепления поверхностно-монтируемых изделий электронной техники к поверхности печатной платы при сборке со смешанным монтажом и последующей пайке волной расплавленного припоя. Использование в печи комбинированной системы нагрева из верхнего и нижнего трубчатых электронагревателей, инфракрасных ламп и конвекции, позволяет достигать высокой равномерности и скорости нагрева печатной платы.

​Микропроцессорное управление полностью контролирует процесс нагрева и обеспечивает надежные результаты и высокую повторяемость. ​Программирование работы печи осуществляется с использованием сенсерной панели.

​Все данные, введенные пользователем, и необходимая информации о процессе пайки отображается на ЖК-дисплее. Системное меню позволяет быстро и просто осуществлять настройку и контроль работы печи.

​Встроенное программное обеспечение позволяет осуществлять управление печью, составление произвольно сложных программ пайки и одновременно произвести запись температурного профиля. Температурный профиль отображается в виде диаграммы.

МЕРКУРИЙ-300:

МЕРКУРИЙ-400:

ФУНКЦИОНАЛЬНЫЕ ПРЕИМУЩЕСТВА:

  • Высокая равномерность нагрева печи для пайки
  • Термопрофиль для режима сушки компонентов
  • Большое смотровое окно визуального контроля процесса оплавления
  • Режим СТОП для остановки выполнения программы печи для пайки

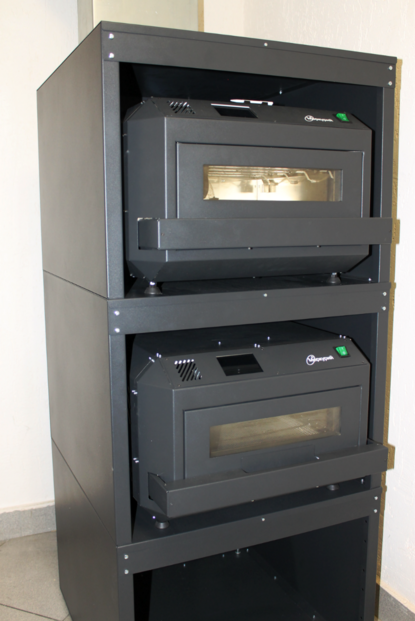

  • Компактное исполнение печи для пайки совместно со столом позволяет получить законченное рабочее место
  • Возможность измерения температуры с помощью дополнительного контрольного измерителя печи для пайки
  • Неограниченное количество программ пайки, которые могут быть созданы и загружены в память печи
  • Микропроцессорное управление

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

МЕРКУРИЙ-300МЕРКУРИЙ-400
Максимальные размеры ПП:300х250400х400
Максимальная высота ПП:3030
Количество рабочих программ:Не ограниченоНе ограничено
Диапазон задаваемых температур:до 280°Сдо 280°С
Макс. скорость нагрева /охлаждения:до 0,7 / 0,4 град/сдо 1,7 / 0,33 град/с
Диапазон задаваемых интервалов:от 1 до 99999 сот 1 до 99999 с
Потребляемая мощность:не более 3,5 кВт
(подкл. заземл. вилкой
в общую сеть 230 В)
не более 7,5 кВт
(подкл кабель ПВС 3х4
через автомат 32 А)
Габаритные размеры:500 х 320 х 540 мм580 х 350 х 650 мм
Масса:20 кг25 кг

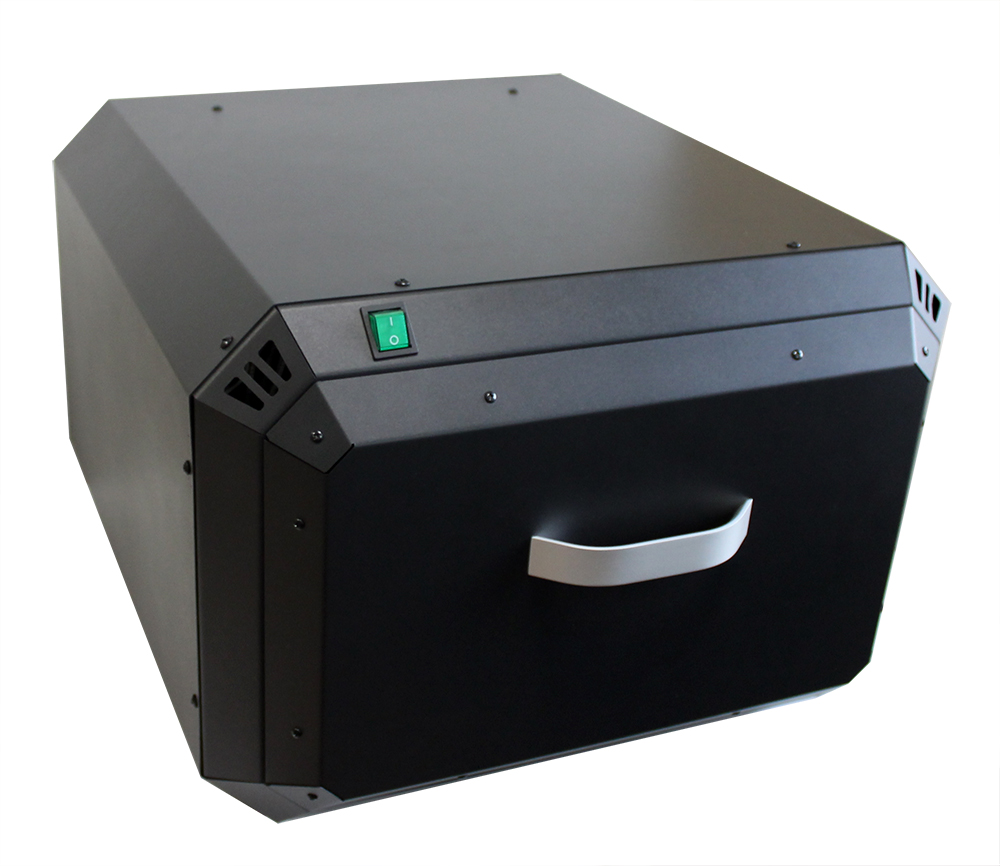

ЛОГИ

сушильный шкаф

предназначен для сушки печатных плат принудительной воздушной конвекцией. Сушильный шкаф может также как и печь МЕРКУРИЙ устанавливаться в вертикальный вытяжной шкаф.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ЛОГИ-300ЛОГИ-400
Максимальные размеры ПП:370х230400х400
Максимальная высота ПП:3030
Время непрерывной работы:Не ограниченоНе ограничено
Рабочая температура:60-65°С60-65°С
Время выхода на режим:20-30 минут20-30 минут
Потребляемая мощность:не более 0,5 кВтне более 1 кВт
Габаритные размеры:510 х 580 х 370 мм560 х 660 х 560 мм
